自动设定
自动完成阀门零点、满量程和初始控制参数设定，安装完成后可通过本机按键或通讯工具启动。
Product

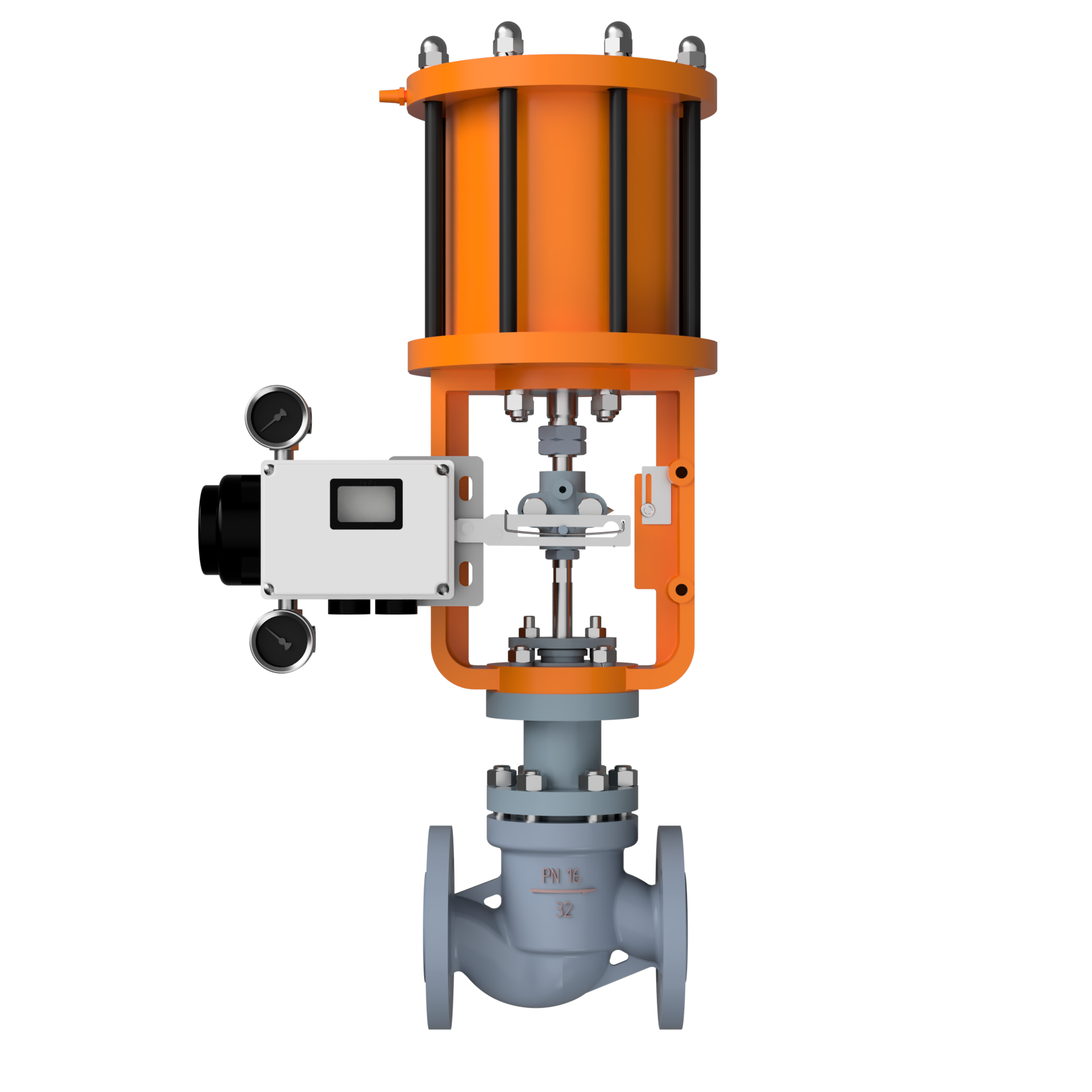

用于气动调节阀的闭环定位控制
IVP 系列接收控制系统输入信号，并根据阀位反馈进行闭环控制，调节气动执行机构输出，使调节阀开度与输入信号相对应。产品适用于直行程或角行程调节阀，可用于单作用执行机构；双作用工况可配套双作用放大器。
Features
现场安装、调试和维护更直接

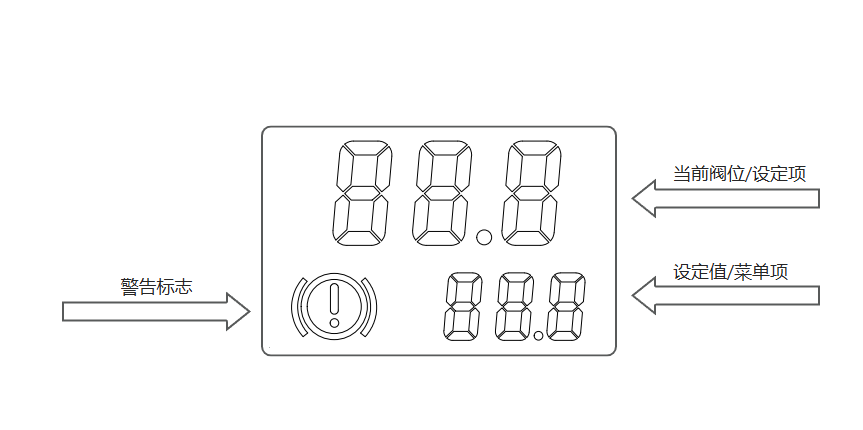

现场显示与按键
LCD 显示窗口和操作按键用于状态查看、零点调整、满量程调整、动作方向设置和参数修改。
阀位闭环控制
实时检测阀门实际位置，并根据目标阀位与实际阀位的偏差调节气动输出。
HART 通讯
支持通过 HART 手操器或上位系统进行参数配置、状态读取和现场维护。
紧密关闭
输入信号达到设定阈值时可强制输出，使阀门完全关闭或完全打开，提高关闭可靠性。
故障提示
提示输入信号、反馈、调节机构和阀位偏差等异常状态，便于现场排查。
Models

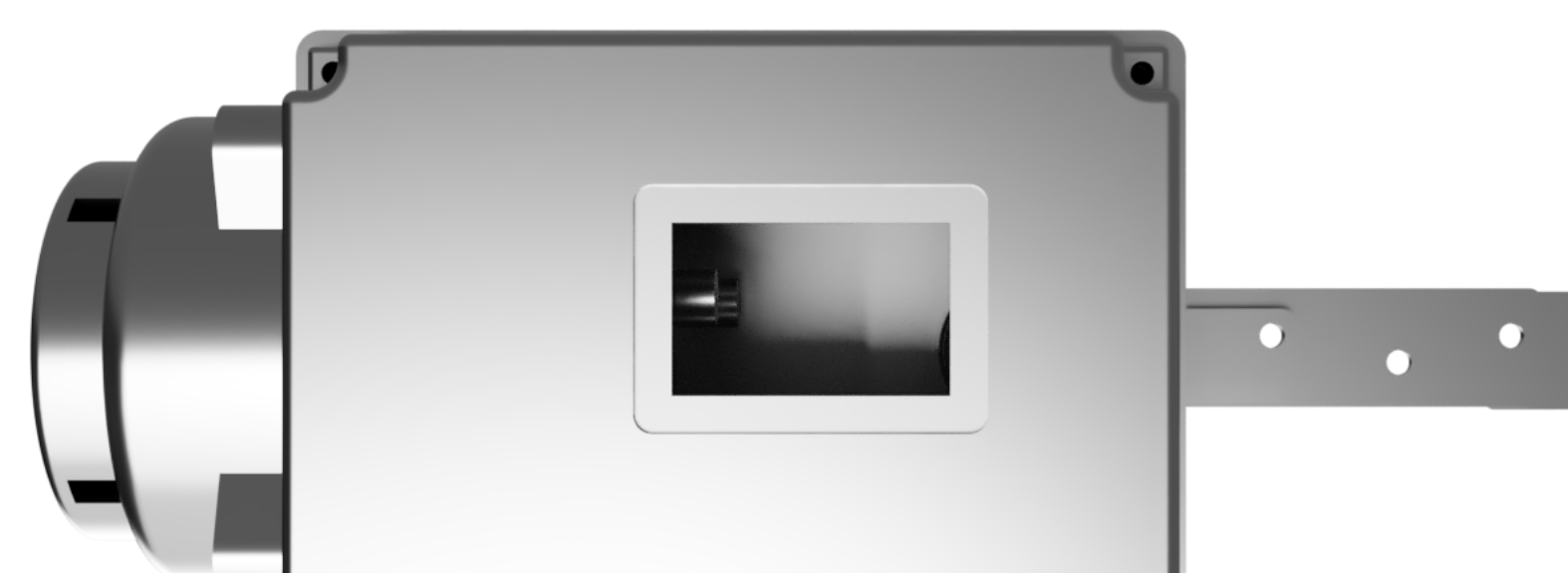

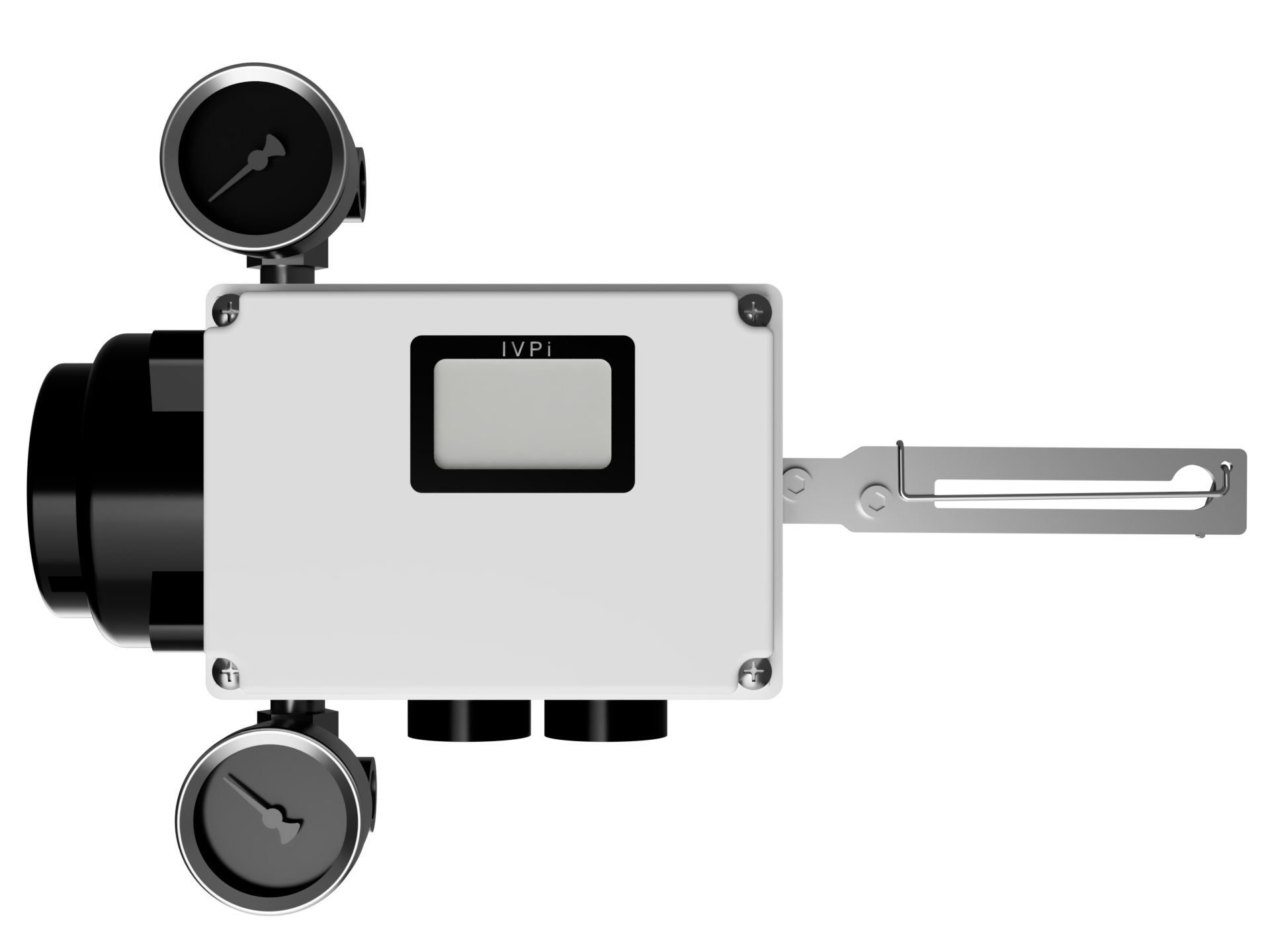

IVPi 本安型与 IVPd 隔爆型
网站内容以说明书草稿为基础，防爆标志、认证参数、允许环境温度、接线图和铭牌信息应以最终认证文件、产品铭牌和随机技术资料为准。
IVPi 本安型：输入回路和反馈回路应通过认证且参数匹配的安全栅接入。
Specifications
关键规格
电气
| 输入信号 | 4-20 mA DC |
|---|---|
| 阀位反馈 | 选配 4-20 mA DC 输出 |
| 通讯 | HART 通讯，默认轮询地址 0 |
气动与执行机构
| 适用阀型 | 直行程 / 角行程调节阀 |
|---|---|
| 执行机构 | 单作用；双作用需配套放大器 |
| 供气 | 洁净、干燥、无油仪表空气 |
现场能力
| 显示 | LCD 现场状态显示 |
|---|---|
| 调试 | 自动设定、零点、满量程、方向设置 |
| 维护 | 故障代码、状态读取、参数配置 |

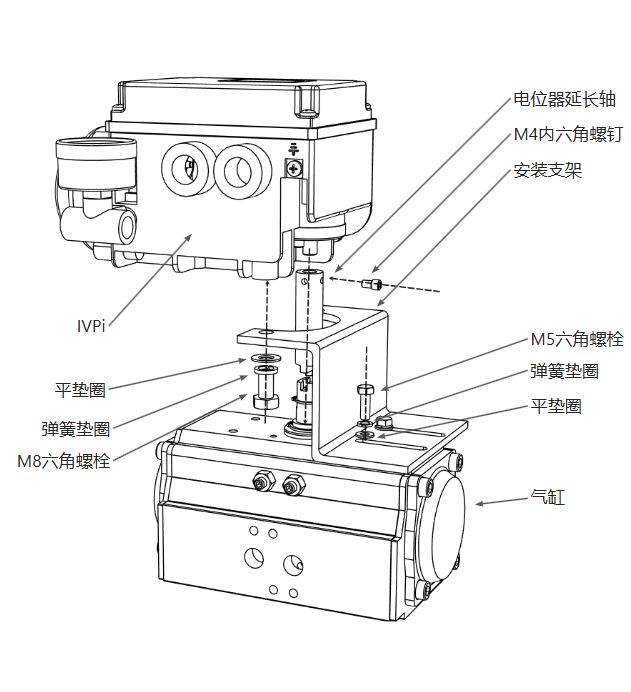

Installation

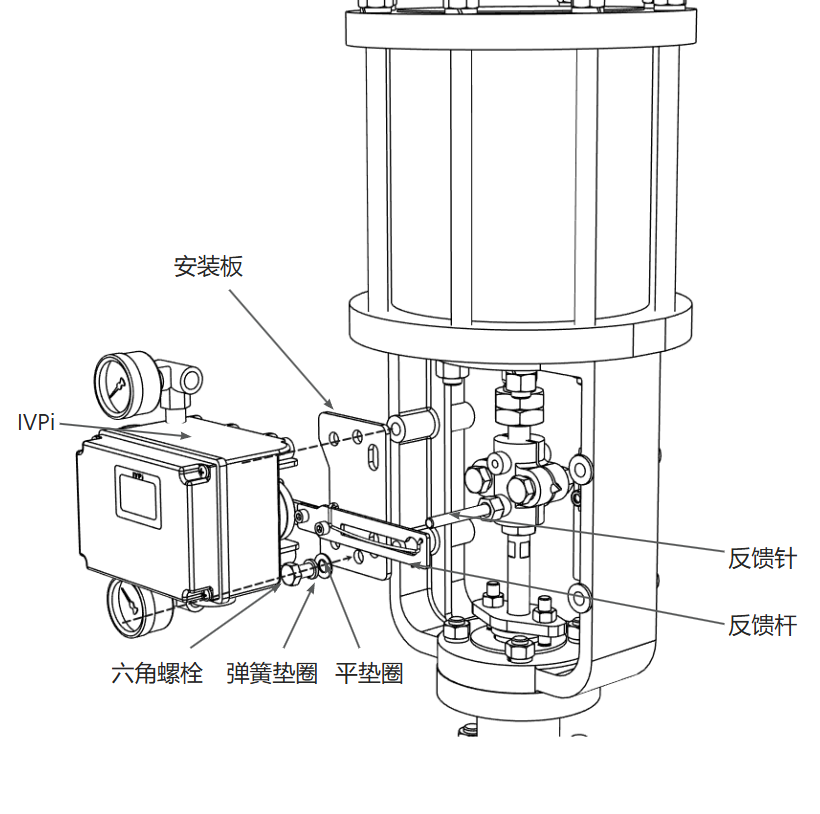

安装接线与系统构成
安装前确认
核对产品型号、防爆型式、供气压力、执行机构形式、阀门行程和现场接线条件。

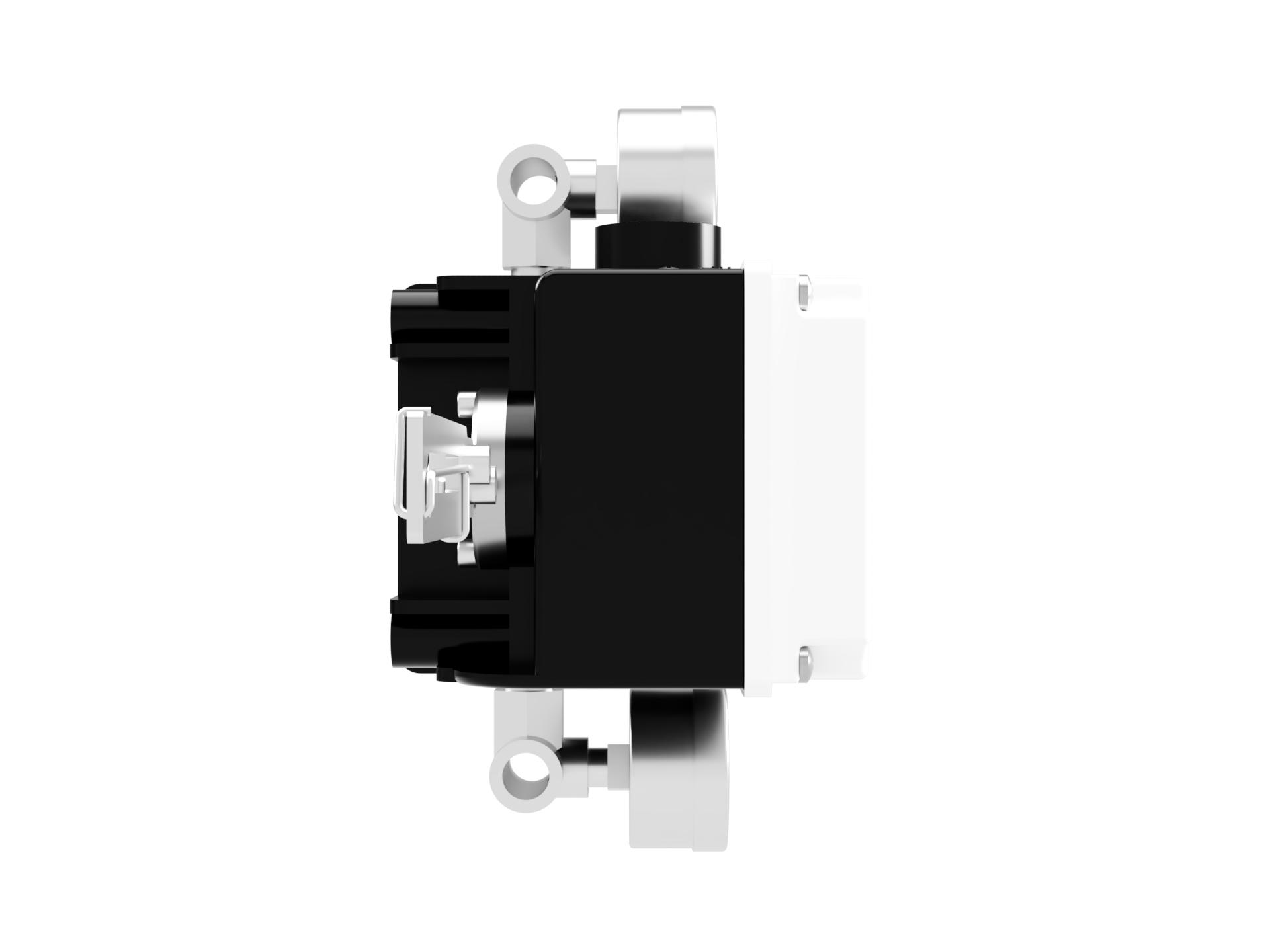

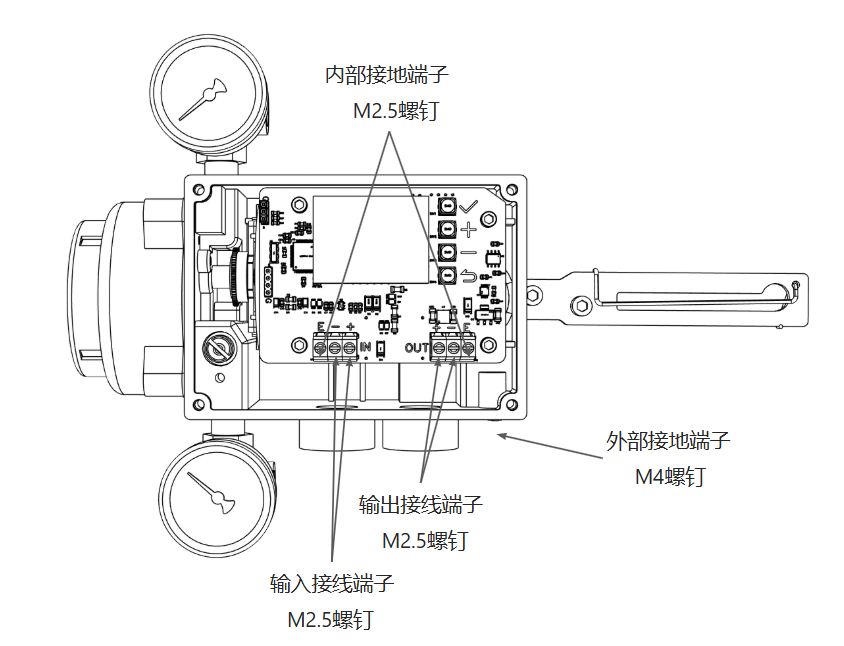

接线要求
输入回路接入 IN+ / IN-；反馈输出接入 OUT+ / OUT-。本安型必须按本安系统参数匹配要求接入。
调试检查
完成机械安装、气路连接和电气接线后，确认阀门动作方向、反馈机构无卡滞，再执行自动设定。

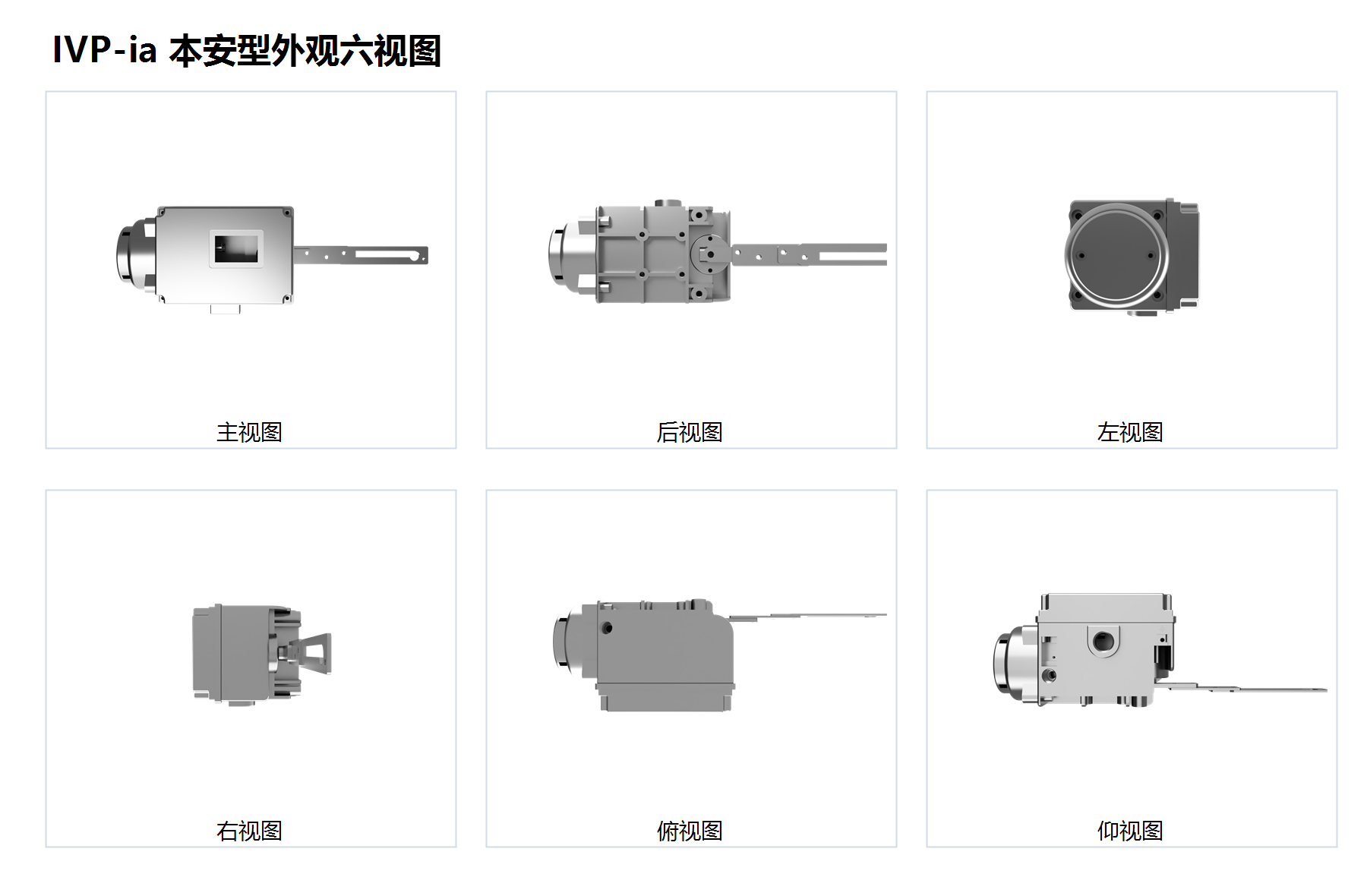

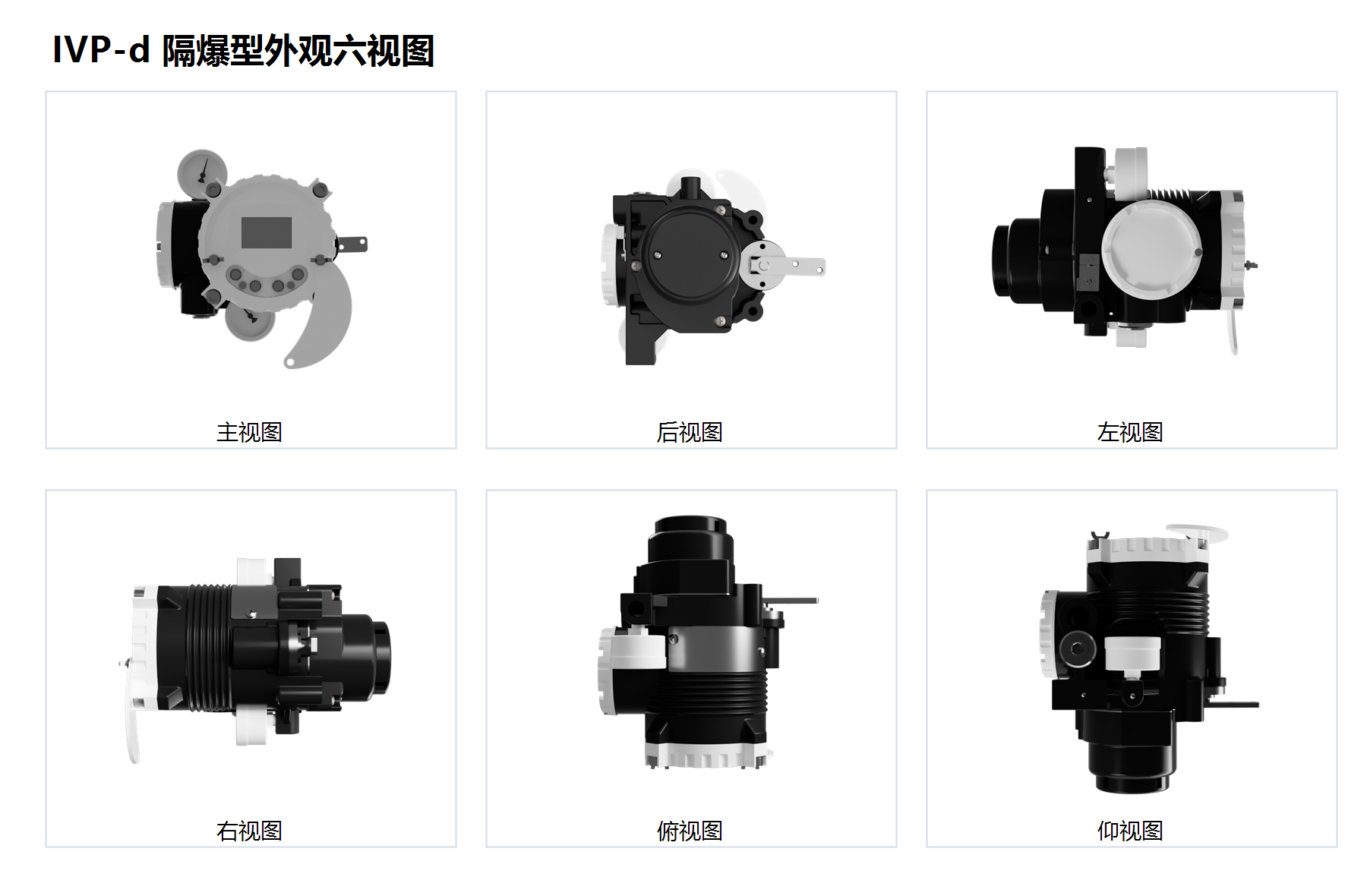

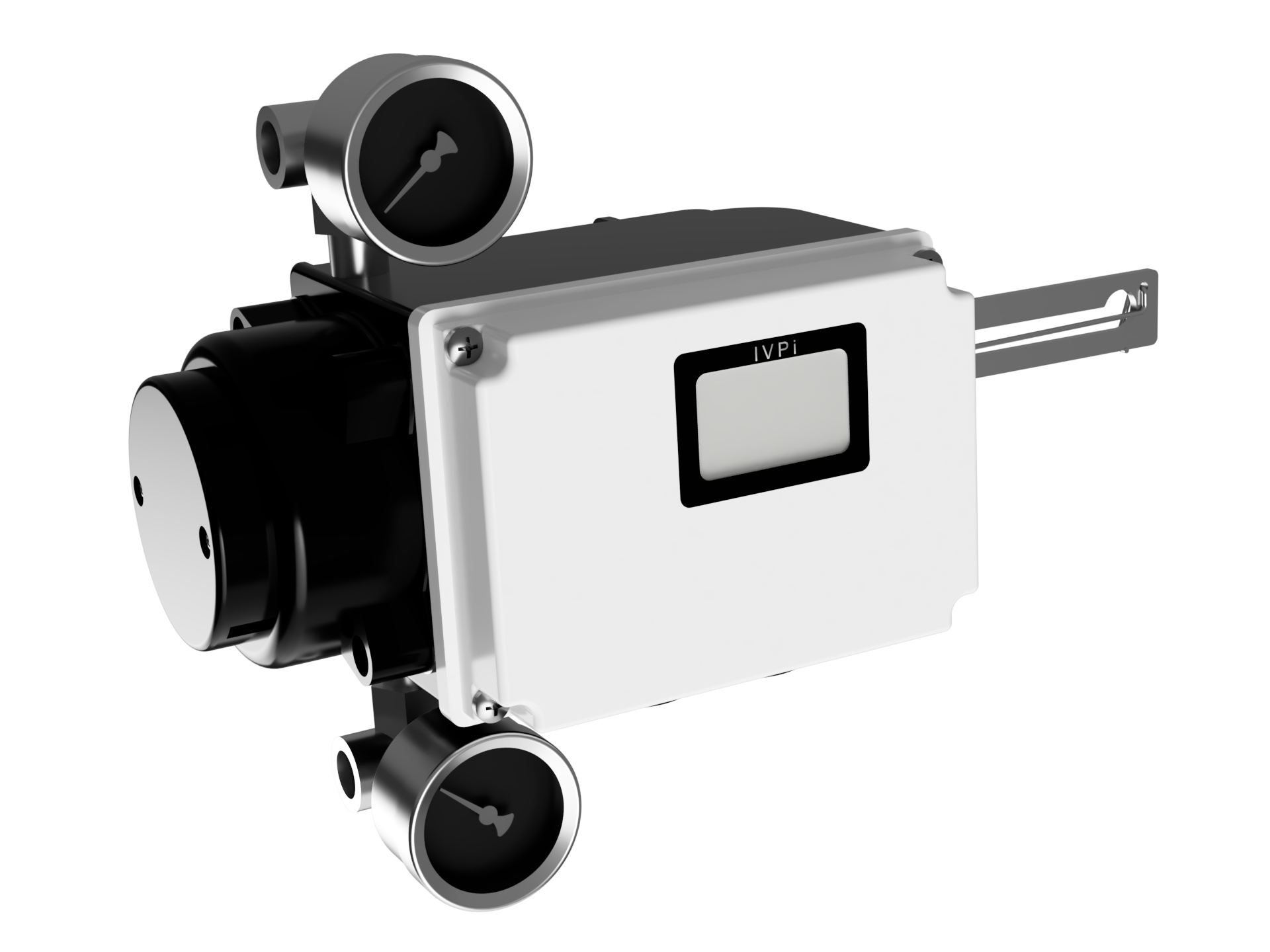

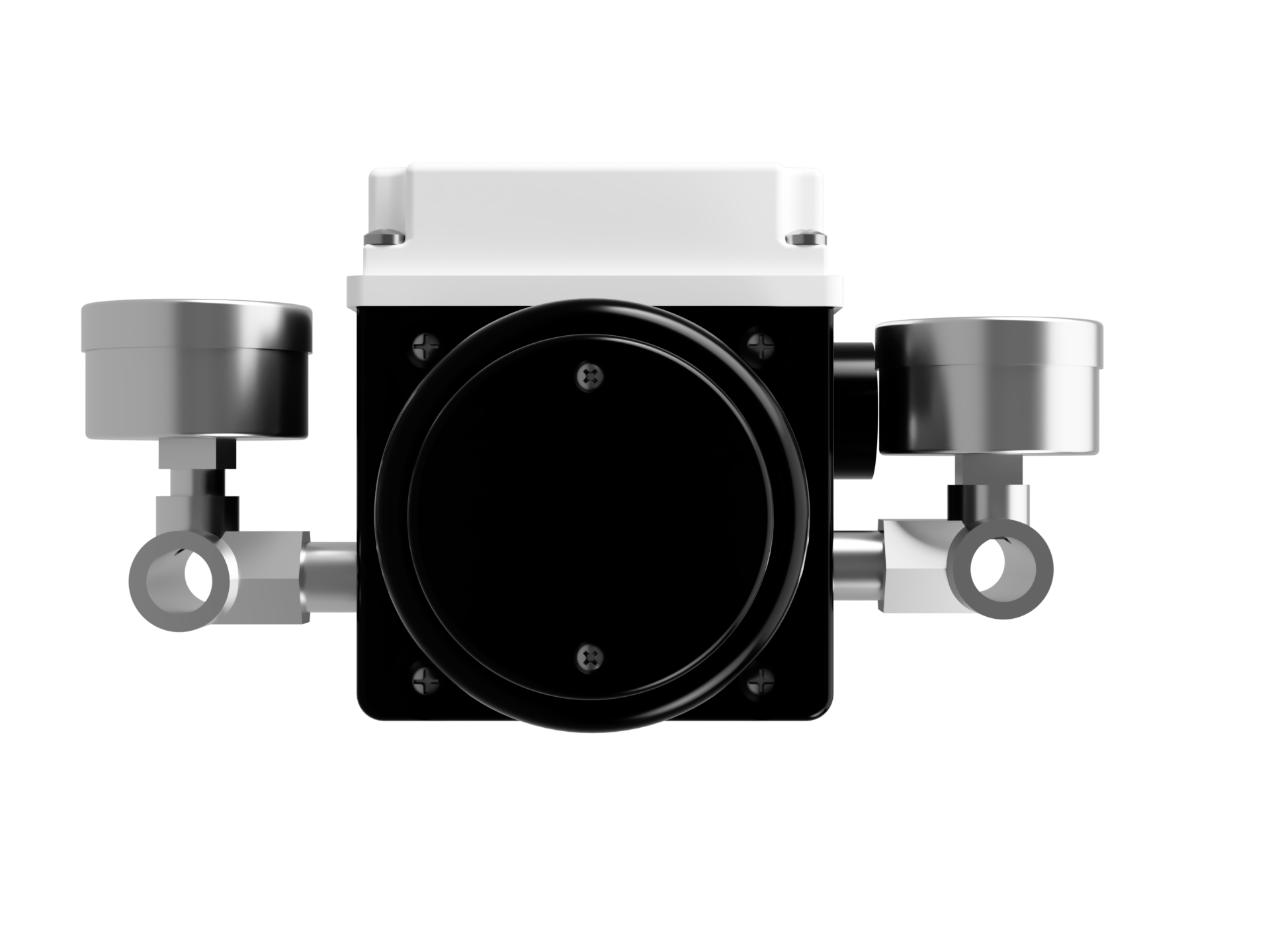

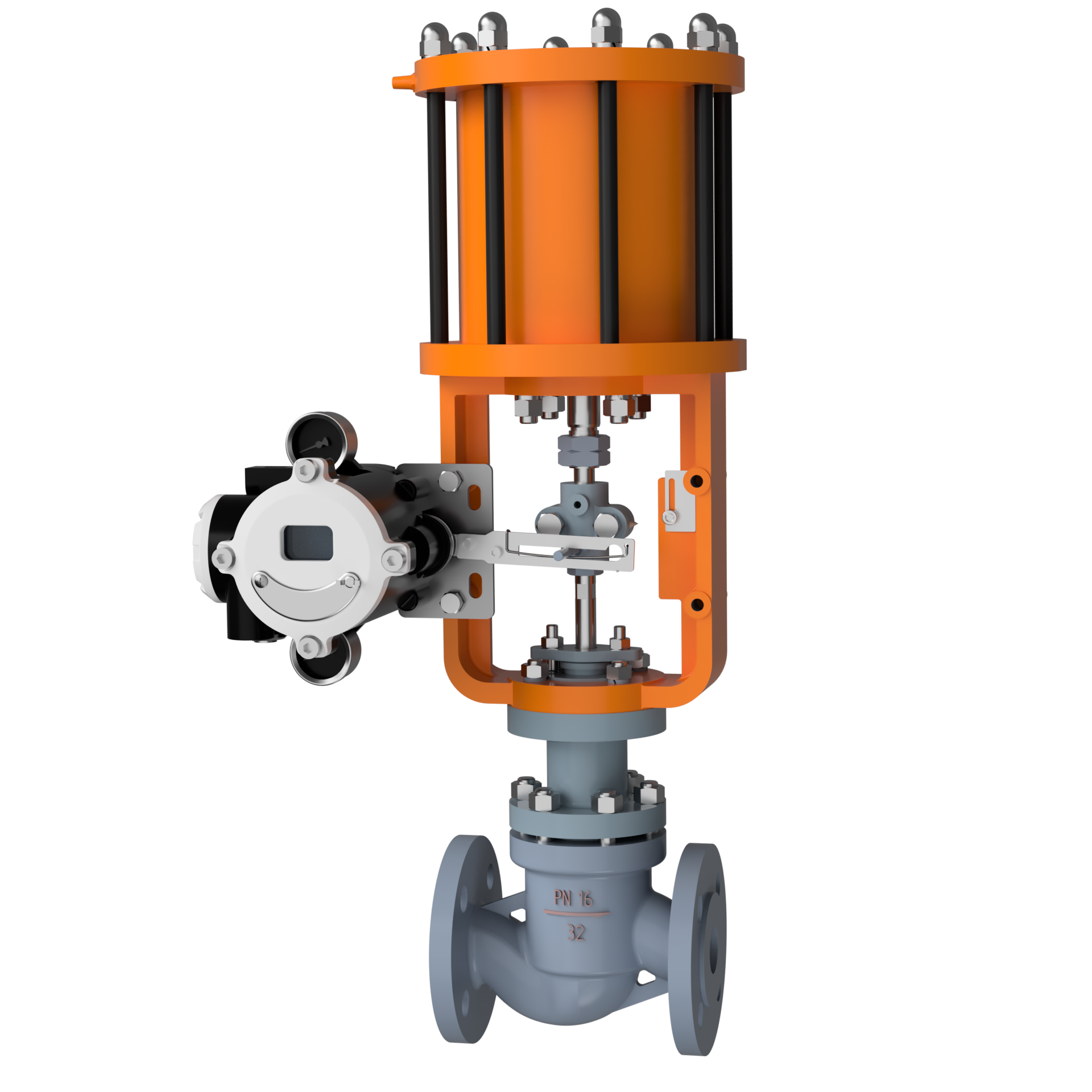

Product Views
产品视图
Local Menu
定位器菜单操作介绍

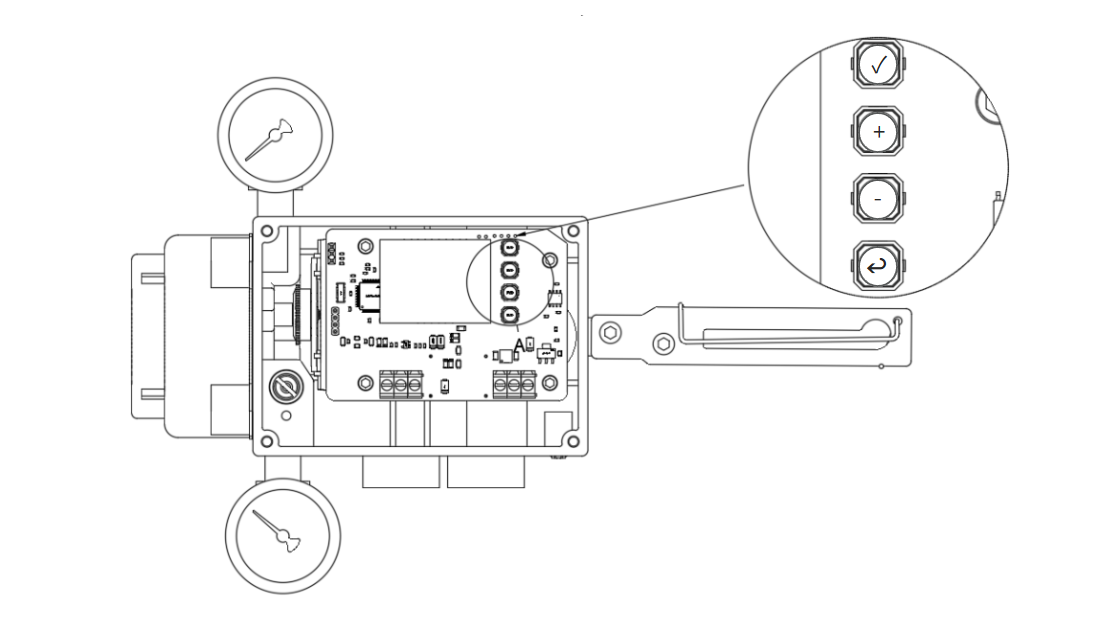

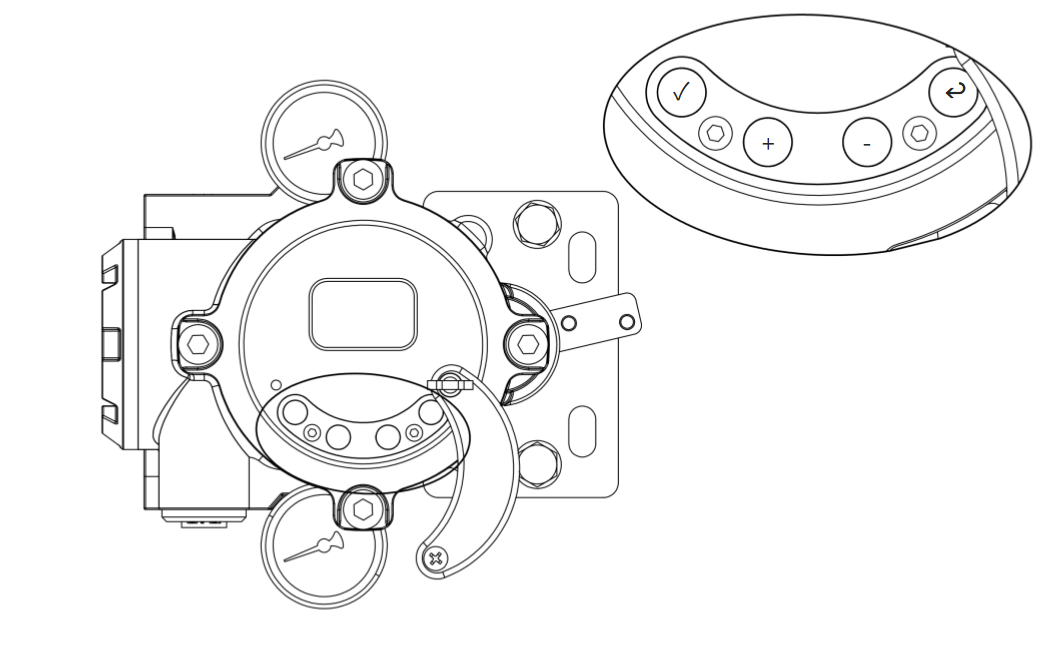

按键功能
✓长按进入菜单；编辑状态下保存参数
↩返回上一级菜单；编辑状态下取消修改
+菜单上翻；编辑状态下增加数值或切换选项
-菜单下翻；编辑状态下减少数值或切换选项
常用菜单项
| PV / SP | 运行显示，显示当前阀位和设定值，范围 0.0-100.0%。 |
|---|---|
| L-R | 行程模式，L 为直行程，R 为角行程。 |
| O-C | 阀门开关位置反转，用于安装方向与开关方向修正。 |
| FO | 完全打开使能，设定值接近 99% 时强制全开。 |
| P / I / D | PID 参数，用于调整响应速度、稳态偏差消除能力和动态抑制能力。 |
进入与退出
- 在主界面长按
✓进入菜单。 - 使用
+或-选择菜单项。 - 按
✓进入编辑状态，警告标志常亮。 - 使用
+或-修改参数。 - 按
✓保存，或按↩放弃修改。 - 非安装模式下，10 秒无操作自动返回主界面。
快捷操作提示
输入信号为 18 mA ±0.5 mA 时，长按 ↩ 可启动自整定；自整定期间阀门会动作。输入信号为
21 mA ±0.5 mA 时的安装模式和角度校准主要用于安装或出厂校准，现场操作前应确认工况安全。
Documents
资料下载与在线阅读
当前资料来自《IVP 系列智能阀门定位器使用说明书》V1.0 送审草稿。正式发货资料应以合同、认证文件和随机文件为准。
